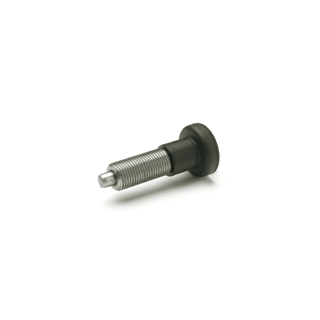

Edelstahl Rastbolzen Standardversion

Artikelnummer: NTRBES03

Kategorie: Edelstahl Rastbolzen Standardversion

Gewindegröße
Ausführung

ab 14,13 €

exkl. 20% USt., zzgl. Versand (Incoterms 201)

Lieferstatus: innerhalb 8 Tagen

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

Ausführung

NI Nichtrostender Edelstahl 1.4305

Raststift chemisch vernickelt

Knopf Kunststoff Thermoplast (Polyamid PA)
schwarz, matt, nicht demontierbar

Form A: ohne Kontermutter, mit Knopf
Form AK: mit Kontermutter, mit Knopf
Form G: ohne Kontermutter, mit Gewindezapfen
Form GK: mit Kontermutter, mit Gewindezapfen

Hinweis

Die Bohrung für den Raststift ist in H7 auszuführen.

Rastbolzen GN 613 sind eine sehr preisgünstige Rastbolzen-Variante, die sich zudem durch sehr kleine Baumaße auszeichnet.

Die Form G bzw. GK mit Gewindezapfen ist für Anwendungsfälle gedacht, wo ein Sonderknopf erforderlich ist bzw. die Betätigung des Rastbolzens nicht in der üblichen Weise von Hand erfolgt.

Die Rastbolzen sind konstruktiv so ausgelegt, dass sie in Endstellung (Druckfeder ist ?auf Block?) auch axiale Kräfte aufnehmen können. Für Anwendungsfälle, wo diese wesentlich über der vom Bedienenden über den Knopf aufzubringenden Kraft liegen (Form G!), können auf Anfrage genauere Informationen gegeben werden.

Zur Befestigung von Rastbolzen GN 613-10 (M20x1,5) können auch Haltestücke GN 612.1, verwendet werden.

Falls zum Einschrauben erforderlich, kann ein spezieller Schraubendreher GN 613.1 geliefert werden, der unter den ausgerasteten Knopf geschoben, in den Schraubenschlitz eingreift.
