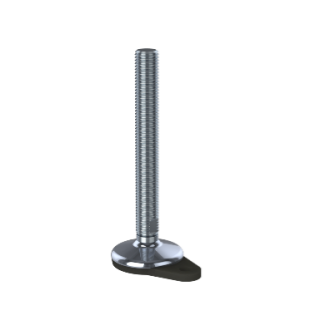

Maschinenfuß H mit Lasche

Artikelnummer: MFHAML81

Kategorie: Maschinenfüße TYP H mit Lasche H81 und H101

Fußplatte
Gewinde
Gewindelänge

ab 0,00 €

exkl. 20% USt., zzgl. Versand (Incoterms 201)

Lieferstatus: innerhalb 10 Tagen

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

Der Maschinenfuß vom Typ H mit Lasche lässt sich am Fußboden befestigen. Die eingegossene Befestigungsplatte gewährleistet, daß der Fuß auch nach der Bodenbefestigung Schwingungen dämpft. Typ H-mit Lasche ist lieferbar mit einer oder zwei Laschen, die mit Ihrer abgerundeten und hygienischen Ausführung leicht zu reinigen sind. Das eingegossene Gummi ist zum Einsatz im Lebensmittelbereich genehmigt (FDA).

Typ H-mit Lasche kann Unebenheiten bis zu 10° ausgleichen

FUSSPLATTE

  81 82 101
 Durchmesser 80mm 80mm 100mm
 Höhe B 34mm 34mm 39mm
 Länge E 58mm 58mm 68mm
 Lochdurchmesser D1 14mm 14mm 14mm
 Norm. Belastung 1500kg 1500kg 2000kg
 Anzahl der Laschen 1 2 1

GEWINDESPINDEL

 Länge A M12 M16 M20 M24 M30 M36 M42
 50mm X X - - - - -
 70mm X X X X X X -
 100mm X X X X X X X
 150mm X X X X X X X
 180mm X X X X X X X
 230mm X X X X X X X
 310mm X X X X X X X
 Schlüsselweite 10mm 13mm 17mm 19mm 24mm 30mm 36mm

X- lieferbar
- nicht lieferbar
