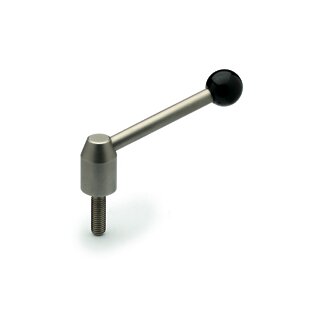

Edelstahl- Spannhebel verstellbar mit Außengewinde

Artikelnummer: NTSHVE

Grundkörper: Edelstahl 1.4305 matt gestrahlt Kugelknopf: Duroplast schwarz glänzend

Kategorie: Edelstahl Spannhebel verstellbar mit Schraubeneinsatz

Dimension

ab 31,43 €

exkl. 20% USt., zzgl. Versand (Incoterms 201)

Lieferstatus: innerhalb 4 Tagen

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

Abmessungen:

 Dimension  D (mm)  R (mm)  H (mm)  h1 (mm)  h2 (mm)  h3 (mm)  d1 (mm)  d2 (mm)  d3 (mm)  d  h (mm)   Gewicht (kg)
 M8x16 / 75  21  75  59  33,5  37,5  1  13,5  8  20  M8  16  0,104
 M8x20 / 75  21  75  59  33,5  37,5  1  13,5  8  20  M8  20  0,105
 M8x25 / 75  21  75  59  33,5  37,5  1  13,5  8  20  M8  25  0,107
 M8x32 / 75  21  75  59  33,5  37,5  1  13,5  8  20  M8  32  0,109
 M8x40 / 75  21  75  59  33,5  37,5  1  13,5  8  20  M8  40  0,112
 M8x50 / 75  21  75  59  33,5  37,5  1  13,5  8  20  M8  50  0,114
 M8x63 / 75  21  75  59  33,5  37,5  1  13,5  8  20  M8  63  0,119
 M10x20 / 101  24  101  75  40  44,5  2,5  16  10  25  M10  20  0,173
 M10x25 / 101  24  101  75  40  44,5  2,5  16  10  25  M10  25  0,175
 M10x32 / 101  24  101  75  40  44,5  2,5  16  10  25  M10  32  0,178
 M10x40 / 101  24  101  75  40  44,5  2,5  16  10  25  M10  40  0,182
 M10x50 / 101  24  101  75  40  44,5  2,5  16  10  25  M10  50  0,188
 M10x63 / 101  24  101  75  40  44,5  2,5  16  10  25  M10  63  0,195
 M10x80 / 101  24  101  75  40  44,5  2,5  16  10  25  M10  80  0,202
 M12x25 / 116  28  116  88  48,5  53  4,5  19  12  30  M12  25  0,295
 M12x32 / 116  28  116  88  48,5  53  4,5  19  12  30  M12  32  0,300
 M12x40 / 116  28  116  88  48,5  53  4,5  19  12  30  M12  40  0,305
 M12x50 / 116  28  116  88  48,5  53  4,5  19  12  30  M12  50  0,312
 M12x63 / 116  28  116  88  48,5  53  4,5  19  12  30  M12  63  0,322
 M12x80 / 116  28  116  88  48,5  53  4,5  19  12  30  M12  80  0,333

Hinweis

Verstellbare Edelstahl-Spannhebel GN 212.5 sind dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist mit der Nabe durch eine Kerbverzahnung lösbar verbunden.

Durch Anheben (Ziehen) der Hebelnabe wird die Kerbverzahnung frei, und der Hebel kann in die günstigste Spannposition geschwenkt werden. Beim "Loslassen" rastet die Nabe selbsttätig wieder ein.
