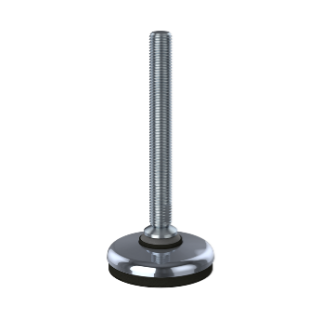

Maschinenfuß HPR mit Edelstahldeckel
Beschreibung
Typ HPR unterscheidet sich vom Typ HPG dadurch, daß er mit Edelstahldeckel geliefert wird.
Beim Design vom Typ HPR wurde besonders der hygienischen Aufbau, die Montageflexibilität und der Widerstandsfähigkeit gegen äussere Beeinflussungen betont.
Der Kunststofffuß ermöglicht die Befestigung am Boden, und der Bolzen wird unter dem Deckel versteckt.
Typ HPR ist wasserdicht, wenn er gereinigt wird, und gleicht Unebenheiten bis zu 10° aus.
FUSSPLATTE
GEWINDESPINDEL
X- lieferbar
- nicht lieferbar
Beim Design vom Typ HPR wurde besonders der hygienischen Aufbau, die Montageflexibilität und der Widerstandsfähigkeit gegen äussere Beeinflussungen betont.
Der Kunststofffuß ermöglicht die Befestigung am Boden, und der Bolzen wird unter dem Deckel versteckt.
Typ HPR ist wasserdicht, wenn er gereinigt wird, und gleicht Unebenheiten bis zu 10° aus.
FUSSPLATTE
| HPR80 | HPR100 | HPR120 | |
| Durchmesser | 80mm | 100mm | 120mm |
| Höhe B | 33mm | 39mm | 40mm |
| Länge E | 27mm | 32mm | 40mm |
| Lochdurchmesser D1 | 9mm | 11mm | 11mm |
| Nom. Belastung | 1500kg | 2000kg | 2200kg |
GEWINDESPINDEL
| Länge A | M12 | M16 | M20 | M24 |
| 70mm | X | X | X | X |
| 100mm | X | X | X | X |
| 150mm | X | X | X | X |
| 180mm | X | X | X | X |
| 230mm | X | X | X | X |
| 310mm | X | X | X | X |
| Schlüsselweite | 10mm | 13mm | 20mm | 24mm |
X- lieferbar
- nicht lieferbar
