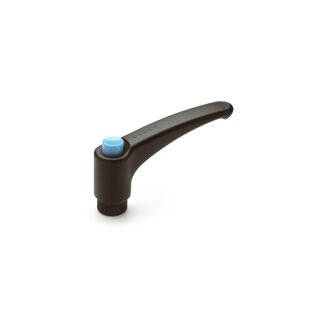

Verstellbarer Klemmhebel

Artikelnummer: NTKH##1

Material: Thermoplast (PA) Gewindebuchse: Edelstahl 1.4305

Kategorie: Verstellbarer Klemmhebel ERX mit Gewindebuchse INOX Ergostyle

Gewinde
Hebellänge
Farbe des Ausrastknopfes

ab 6,47 €

exkl. 20% USt., zzgl. Versand (Incoterms 201)

Lieferstatus: innerhalb 4 Tagen

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

Abmessungen:

 Code  R (mm)  L (mm)  D (mm)  H (mm)  H1 (mm)  h1 (mm)  h2 (mm)  h3 (mm)  d1 (mm)  l1 (mm)  d  h (mm)  z   Gewicht (kg)
 235101  44  52  15,5  32,5  36  29,5  6  25  12  11  M5  6  18  0,011
 235106  44  52  15,5  32,5  36  29,5  6  25  12  11  M6  10  18  0,010
 235131  63  73,5  19  43  47  37,5  8  34,5  15  13,5  M6  12  20  0,022
 235136  63  73,5  19  43  47  37,5  8  34,5  15  13,5  M8  13  20  0,020
 235151  78  90,5  23  54  58  47  12  44  19  16  M8  13  24  0,046
 235156  78  90,5  23  54  58  47  12  44  19  16  M10  17  24  0,046
 235176  95  109  26,5  64,5  69  54,5  13  53  21,5  18  M12  20  26  0,052

Hinweis

Verstellbare Klemmhebel ERX.SST zeichnen sich wie alle Teile der Produktfamilie Ergostyle nicht nur durch eine elegante, sondern auch durch eine ergonomische Form aus: die leicht gewölbte Form des Hebels mit der Verstärkung am Hebelende gibt der Hand einen angenehmen, sicheren Halt, während der Daumen auf dem Ausrastknopf ruht und so auf natürliche Weise den Ausrastvorgang unterstützt.

Die Ausrastknöpfe werden in allen Ergostyle-Farben geliefert werden. Dadurch ergeben sich zusätzliche Gestaltungsmöglichkeiten.

Durch Anheben des Griffes bzw. Niederdrücken des Ausrastknopfes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim "Loslassen" rastet der Griff selbsttätig wieder ein.

Bei ausgerastetem Hebel kann der Gewindeeinsatz auch mit Hilfe der Randrierung eingeschraubt werden.





Artikelgewicht: 0.01 Kg
